ابعاد و متریال پالت؛ مبنای محاسبه بارگذاری راک

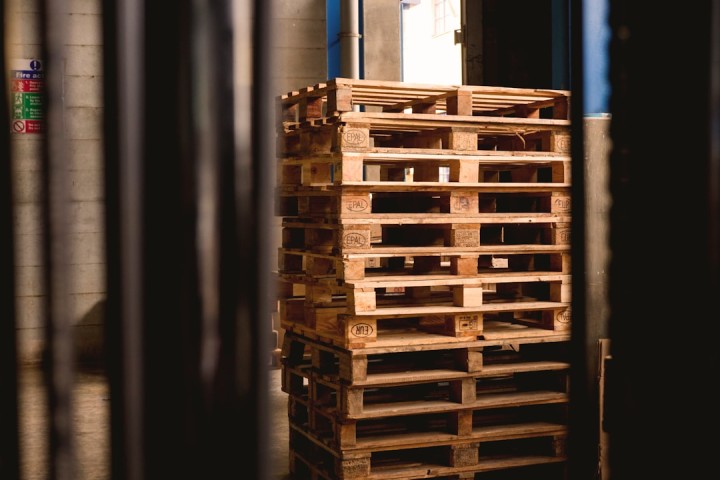

انتخاب پالت چوبی، فلزی یا پلاستیکی پیش از آنکه تابع سلیقه مدیریتی باشد، به نوع مهار بار در ارتفاع و شرایط محیطی سالن تولید وابسته است. در پروژه‌های صنعتی ایران، پالت‌های چوبی با ابعاد استاندارد یورو (۸۰×۱۲۰ سانتی‌متر) یا استاندارد صنعتی (۱۰۰×۱۲۰ سانتی‌متر) متداول‌ترین گزینه هستند، اما نوع چوب (سفید تبریزی یا روسی) نقش مستقیمی در تحمل بار دینامیکی دارد. چوب‌های نامرغوب تحت فشار لبه‌های بازوی راک دچار شکست ناگهانی می‌شوند و خطرات جانی به همراه دارند.
پالت‌های پلاستیکی در صنایع غذایی و دارویی به دلیل الزامات بهداشتی سازمان غذا و دارو جایگزین ناپذیرند، اما موقع محاسبه توان بارگذاری داخل قفسه (Racking Load) باید هوشیار بود. پالت پلاستیکی بدون قوطی تقویت فلزی (Steel Tube) داخل ساختار خود، تحت بار مداوم بالای ۸۰۰ کیلوگرم در دمای محیطی بالای ۳۵ درجه سانتی‌گراد دچار افتادگی (Shagging) شکمی می‌شود. برای سازه‌های فلزی و خطوط سنگین نظیر خودروسازی یا صنایع معدنی، پالت‌های پروفیلی یا پرسی فلزی تنها گزینه‌ای هستند که طول عمر کارگاهی بالا و ایمنی کاملی را در طبقات قفسه‌بندی فراهم می‌کنند.
بیشتر بخوانید: سیستم RFID در انبار
نکته بارگذاری کارگاهی: ظرفیت بارگیری پالت همیشه در سه حالت محاسبه می‌شود: ساکن (روی زمین)، دینامیک (روی شاخک لیفتراک) و راکینگ (معلق روی بازوی قفسه). عددی که روی پالت‌های پلاستیکی وارداتی درج شده معمولاً مربوط به بار ساکن است؛ ظرفیت راکینگ این پالت‌ها غالباً بین ۳۰ تا ۵۰ درصد کمتر از بار ساکن محاسبه می‌شود.
تطابق عرض راهرو با شعاع دوران ناوگان جابه‌جایی

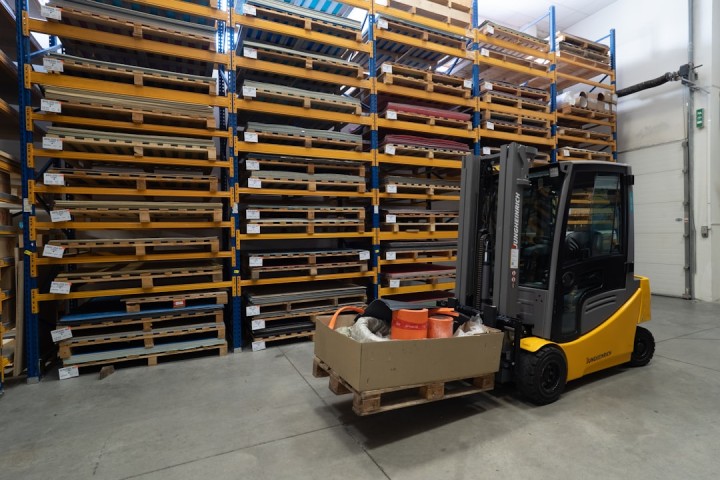

عدم هماهنگی میان فاصله قاب‌های قفسه‌بندی و شعاع گردش تجهیزات انبارداری، علت اصلی بخش عمده‌ای از تصادفات شاخک لیفتراک با ستون‌های راک است. در طراحی جانمایی انبار، اول باید نوع تجهیزات حرکت بار مشخص شود و سپس فاصله بین ردیف‌های قفسه‌بندی روی نقشه پیاده گردد. لیفتراک‌های دیزلی یا گازسوز ۳ تن استاندارد برای دور زدن و برداشتن پالت به حداقل عرض راهروی ۳.۵ تا ۳.۸ متر نیاز دارند، در حالی که ریچ‌ترک‌ها (Reach Truck) می‌توانند در راهروهایی با عرض ۲.۷ تا ۳ متر به‌راحتی مانور دهند.
بیشتر بخوانید: نشانه‌های ضعف مدیریت فضا در انبارهای صنعتی
| سیستم قفسه‌بندی | تجهیزات جابه‌جایی مناسب | حداقل عرض راهروی عملیاتی (متر) |
|---|---|---|
| پالت راک معمولی (Selective) | لیفتراک معمولی ۳ تن | ۳.۵ تا ۳.۸ |
| پالت راک راهرو ضیق (VNA) | لیفتراک VNA / فورک‌لیفت ریلی | ۱.۷ تا ۱.۹ |
| خودرو (Drive-in) | ریچ‌ترک یا لیفتراک با دکل باریک | ۲.۸ تا ۳.۲ (خارج از تونل) |
| رادیو شاتل (Radio Shuttle) | انواع لیفتراک (فقط برای دهانه ورودی) | ۳.۰ تا ۳.۴ |
تحلیل سازه‌ای سیستم‌های پالت‌بندی متداول
سیستم پالت راک دسترسی مستقیم (Selective Rack) ساده‌ترین و پرکاربردترین مدل در انبارهای ایران است. این سیستم به دلیل دسترسی ۱۰۰ درصدی به هر پالت بدون نیاز به جابه‌جایی سایر بارها، برای انبارهایی با تنوع کالایی بالا (SKU زیاد) ایده‌آل است. با این حال، ضریب بهره‌وری از مساحت کف در این روش حدود ۴۰ تا ۴۵ درصد است، زیرا بخش عمده‌ای از فضای انبار صرف راهروهای تردد می‌شود.
برای انبارهایی که تنوع کالا کم اما حجم هر کالا بالاست (مانند صنایع تولید شوینده یا نوشیدنی)، سیستم‌های تراکمی مانند «خودرو» (Drive-in) یا «رادیو شاتل» توجیه اقتصادی بیشتری دارند. در سیستم درایوین، لیفتراک وارد تونل‌های قفسه‌بندی می‌شود؛ همین امر آمار برخورد شاخک و بدنه دستگاه به قاب قفسه را به‌شدت افزایش می‌دهد. نصب محافظ ستون (Protector) و ریل‌های راهنمای زمین در سیستم درایوین یک الزام ایمنی حیاتی است، نه یک گزینه اختیاری.
بیشتر بخوانید: راهکارهای افزایش ظرفیت انبار بدون توسعه فیزیکی
ارزیابی سیستم شاتل: سیستم رادیو شاتل به کمک یک ربات حامل شارژی داخل کانال‌ها، سرعت چرخش کالا را افزایش داده و ریسک برخورد تجهیزات به قفسه را به صفر می‌رساند. اما نگهداری باتری‌های لیتیومی یا اسیدی شاتل‌ها در انبارهای سردخانه‌ای (زیر صفر) نیاز به پایش مداوم فنی دارد و هزینه‌های سربار نگهداری را بالا می‌برد.
اصول محاسباتی دهانه، خیز بازو و ایمنی اتصالات
طول بازوی راک (Beam) باید بر اساس مجموع ابعاد پالت‌ها به همراه فواصل ایمنی استاندارد محاسبه شود. در یک دهانه ۲۷۰ سانتی‌متری، سه عدد پالت با عرض ۸۰ سانتی‌متر جای می‌گیرند، به شرط آنکه بین پالت‌ها و همچنین بین پالت و ستون‌های عمودی، حداقل ۱۰ سانتی‌متر فاصله آزاد برای مانور شاخک لیفتراک در نظر گرفته شده باشد. ضخامت ورق بازوها باید به‌گونه‌ای انتخاب شود که تحت حداکثر بار نامی، میزان خمیدگی یا خیز بازو از رابطه L/200 (طول بازو تقسیم بر ۲۰۰) تجاوز نکند.
بیشتر بخوانید: مشاوره طراحی انبار
استفاده از پین‌های ایمنی (Safety Pin) روی کلیپ‌س‌های اتصال بازو به ستون، خط قرمز ایمنی در انبارداری است. اپراتورهای لیفتراک هنگام بالا بردن پالت ممکن است ناخواسته با زیر بازوی بالایی برخورد کنند؛ در صورت عدم وجود پین ایمنی، بازو از فاق ستون خارج شده و کل طبقه سقوط خواهد کرد. همچنین در صورتی که ابعاد پالت‌های ورودی به انبار یکنواخت نیست، باید از پل‌های تقویت زیرپالتی (Cross Beam) یا صفحات شبکه سیمی (Wire Decking) روی بازوها استفاده کرد تا از سقوط پالت‌های کوچک‌تر جلوگیری شود.
در نهایت، پیش از اجرای هرگونه سیستم قفسه‌بندی سنگین، بررسی توان باربری دال بتنی کف انبار (Slab Load Capacity) ضرورت دارد. مقاومت فشاری بتن، ضخامت دال و تسلیح آن با آرماتور باید توان تحمل بار نقطه‌ای وارد شده از طریق بیس‌پلیت (Base Plate) ستون‌ها را داشته باشد. نشست غیرهمسان کف انبار تحت بارهای سنگین، ترازی کل سازه را برهم زده و خطر واژگونی قفسه‌ها در ارتفاع بالای ۶ متر را به‌شدت افزایش می‌دهد.
