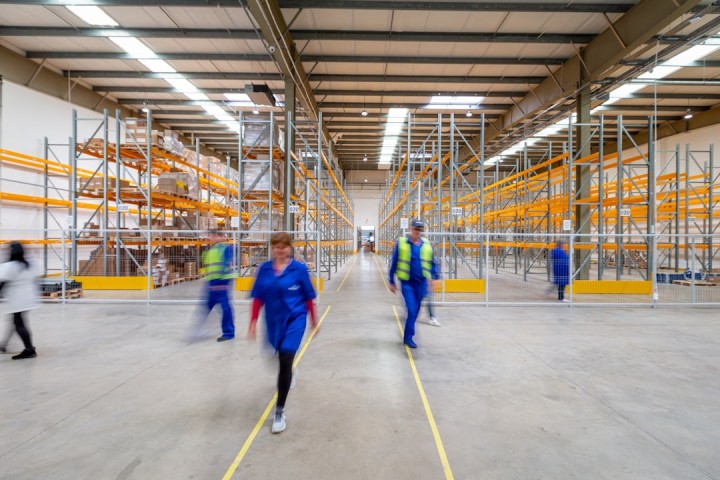

انواع سیستمهای قفسهبندی انبار و کاربرد هر کدام
فهرست مطالب
- دستهبندی کلی سیستمهای قفسهبندی انبار
- سیستمهای قفسهبندی پالت راک (سنگین)
- سیستمهای قفسهبندی سبک و نیمهسنگین (دستریز)
- جدول مقایسه جامع انواع قفسهبندی انبار
- چکلیست 4 مرحلهای انتخاب قفسهبندی مناسب
- عیبیابی سریع مشکلات رایج در سیستمهای قفسهبندی
- پرسشهای متداول
انتخاب سیستم قفسهبندی انبار بر اساس سه عامل اصلی تعیین میشود: وزن و ابعاد کالا، تنوع کد کالا (SKU) و سیستم گردش بار (FIFO یا LIFO). سیستمهای سنگین مانند پالت راک و خودراهرو برای بارگیری با لیفتراک و کالاهای پالتی مناسب هستند، در حالی که سیستمهای پانل راک و پیچومهرهای برای برداشت دستی استفاده میشوند. انتخاب نادرست قفسه میتواند تا ۴۰ درصد از فضای مفید انبار شما را هدر دهد.
انتخاب صحیح سیستم قفسهبندی انبار تا ۸۵ درصد ظرفیت مفید ذخیرهسازی را افزایش میدهد و هزینههای جابهجایی کالا را به حداقل میرساند. در این راهنمای تخصصی، انواع سیستمهای قفسهبندی صنعتی و نیمهصنعتی را بر اساس پارامترهای فنی، نحوه دسترسی و تراکم بار بررسی میکنیم تا مناسبترین گزینه را برای انبار خود انتخاب کنید.

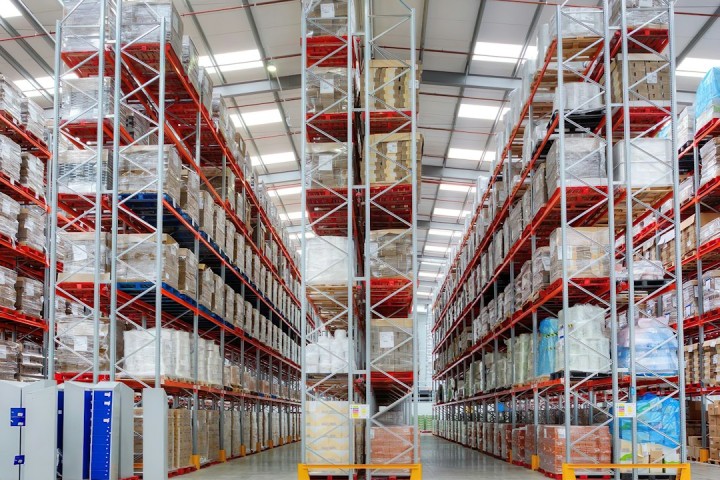

دستهبندی کلی سیستمهای قفسهبندی انبار
پاسخ کوتاه: سیستمهای قفسهبندی انبار بهطور کلی به دو دسته «سنگین و پالتی» (نیازمند ماشینآلات مانند لیفتراک) و «سبک و نیمهسنگین» (بارگیری دستی) تقسیم میشوند. انتخاب بین این دو دسته بر اساس وزن کالا، ارتفاع انبار و نحوه مدیریت موجودی صورت میگیرد.
در مهندسی انبارداری، قفسهبندیها صرفاً برای چیدن کالا روی هم استفاده نمیشوند؛ بلکه ابزاری برای بهینهسازی جریان کالا (Material Flow) هستند. دانستن اینکه قفسهبندی انبار چگونه انجام میشود اولین گام در ساختاردهی به زنجیره تامین مجموعه شماست.
معیارهای اساسی برای دستهبندی قفسهها عبارتند از:
- روش ورود و خروج کالا: FIFO (اولین ورودی، اولین خروجی) یا LIFO (آخرین ورودی، اولین خروجی).
- میزان دسترسی (Selectivity): دسترسی ۱۰۰ درصدی لحظهای یا دسترسی انبوه و تراکمی.
- ظرفیت باربری: باربری سبک (تا ۱۵۰ کیلوگرم)، نیمهسنگین (تا ۶۰۰ کیلوگرم) و سنگین (تا ۳۰۰۰ کیلوگرم در هر طبقه).

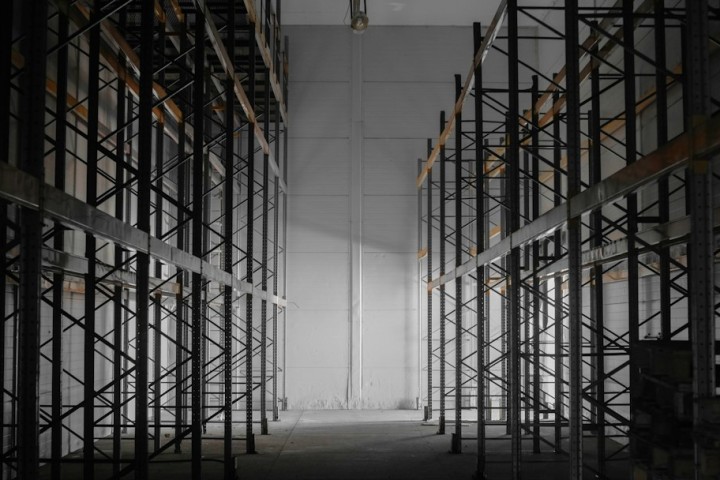

سیستمهای قفسهبندی پالت راک (سنگین)
سیستمهای پالتی برای نگهداری کالاهایی بستهبندی شده روی پالتهای چوبی، فلزی یا پلاستیکی طراحی شدهاند. این سیستمها استخوانبندی انبارهای صنعتی بزرگ را تشکیل میدهند.
۱. قفسهبندی پالت راک معمولی (Selective Pallet Racks)
رایجترین سیستم قفسهبندی در سراسر جهان است. در این مدل، هر پالت بهطور مستقیم و مستقل بدون نیاز به جابهجایی سایر پالتها در دسترس لیفتراک قرار دارد.
- دسترسی: ۱۰۰ درصد (دسترسی لحظهای به تمام SKUها).
- سیستم ورود/خروج: FIFO.
- مناسب برای: انبارهایی با تنوع بالای کالا و گردش بار سریع.
- محدودیت: نیازمند راهروهای عریض (حدود ۳.۵ تا ۴ متر) برای مانور لیفتراک که ضریب بهرهوری از سطح را به ۴۰ تا ۵۰ درصد کاهش میدهد.
۲. قفسهبندی راهرو باریک (VNA – Very Narrow Aisle)
ساختار این قفسه کاملاً مشابه پالت راک معمولی است، با این تفاوت که عرض راهروها به ۱.۵ تا ۱.8 متر کاهش یافته و ارتفاع قفسهبندی تا ۱۴ متر افزایش مییابد.
- ویژگی کلیدی: افزایش ۴۰ درصدی ظرفیت نگهداری نسبت به پالت راک معمولی.
- تجهیزات مورد نیاز: نیازمند ریچتراک تخصصی یا لیفتراکهای VNA مجهز به سیستم هدایت ریلی یا رادیویی (Wire Guidance).
۳. قفسهبندی خودراهرو (Drive-In / Drive-Through)
در سیستم خودراهرو، راهروهای بین قفسهها حذف شدهاند و لیفتراک مستقیماً وارد کانالهای قفسهبندی میشود تا پالتها را روی ریلهای طولی قرار دهد.
۴. قفسهبندی بازویی یا کانتیلور (Cantilever Racks)
این قفسهها فاقد ستون جلویی هستند و بار توسط بازوهای کنسولی مهار میشود. برای بررسی نحوه انتخاب این سیستمها، تفاوت چیدمان انبار کوچک و انبار صنعتی بزرگ نقش تعیینکنندهای در انتخاب تجهیزات جابهجایی جانبی دارد.
- کاربرد اصلی: نگهداری شاخهکالاها و اقلام طولی مانند لولههای فلزی و پلاستیکی، پروفیل، چوب، ورقه های امدیاف و فرش.
- نحوه بارگیری: توسط لیفتراکهای بغلزن (Side Loader) یا لیفتراکهای معمولی.
۵. قفسهبندی شاتل راک (Radio Shuttle Racks)
یک سیستم نیمهاتوماتیک با تراکم بسیار بالا که در آن یک چرخدستی هوشمند (شاتل) درون کانالهای قفسهبندی حرکت کرده و پالتها را جابهجا میکند.
- مزیت کلیدی: حذف کامل ورود لیفتراک به داخل کانالها، افزایش چشمگیر سرعت بارگیری و تخلیه، و کاهش خطر تصادفات ساختاری.
- قابلیت برنامهریزی: توانایی کار با هر دو سیستم FIFO و LIFO با تغییر حالت نرمافزاری.
۶. قفسهبندی غلتکی یا دینامیک (Gravity / Pallet Flow)
در این روش، بستر طبقات دارای غلتکهای شیبدار (۳ تا ۵ درصد) است. پالت از سمت بارگیری قرار داده شده و تحت تأثیر نیروی گرانش زمین به سمت انتهای کانال (سمت برداشت) حرکت میکند.
- سیستم گردش بار: FIFO کاملاً ایده آل و خودکار.
- کاربرد: صنایع غذایی، دارویی و مواد فاسدشدنی با تاریخ انقضای حساس.
سیستمهای قفسهبندی سبک و نیمهسنگین (دستریز)
برای قطعات یدکی، کارتنها، جعبههای پلاستیکی و اقلامی که اپراتور انسان آنها را بدون ماشینآلات جابهجا میکند، از قفسهبندیهای دستی استفاده میشود.
۱. قفسهبندی پانل راک یا نیمهسنگین (Longspan Racking)
این سیستم شباهت ساختاری به پالت راک دارد اما بهجای بازوهای مستحکم پالتی، از کفپوشهای فلزی (پانل) تشکیل شده است. برای بهینهسازی چیدمان این نوع بارهای خرد، حتماً نحوه طراحی چیدمان انبار بر اساس گردش کالا را مد نظر قرار دهید.
- تحمل بار: ۲۰۰ تا ۶۰۰ کیلوگرم در هر طبقه.
- کاربرد: فروشگاههای اینترنتی، انبار قطعات خودرو، بایگانیها و کارگاههای تولیدی.
۲. قفسهبندی مشبک یا پیچ و مهرهای (Slotted Angle)
قدیمیترین، ارزانترین و انعطافپذیرترین نوع قفسهبندی دستی است که از نبشیهای سوراخدار و پانلهای فلزی تشکیل شده و با پیچ و مهره متصل میشود.
- تحمل بار: ۵۰ تا ۱۵۰ کیلوگرم در هر طبقه.
- کاربرد: انبارهای کوچک، بایگانی اداری، ابزارفروشیها و داروخانهها.
۳. قفسهبندی بالکندار یا مزانین (Mezzanine Floor Racks)
مزانین سیستمی پیشرفته است که از ارتفاع انبار نهایت استفاده را میبرد و با ایجاد سقفهای کاذب فلزی، ۲ تا ۳ طبقه مجزای قابل راه رفتن ایجاد میکند.
با پیادهسازی این سیستم و در نظر گرفتن اصول چیدمان انبار برای افزایش بهرهوری فضا، میتوانید بدون نیاز به توسعه فیزیکی سالن، مساحت مفید انبار را تا ۳۰۰ درصد افزایش دهید.
جدول مقایسه جامع انواع سیستمهای قفسهبندی
جدول زیر ویژگیهای کلیدی هر سیستم را بهمنظور تصمیمگیری سریع فنی مقایسه میکند:
| نوع سیستم قفسهبندی | شاخصهای اصلی، نحوه دسترسی و بهترین کاربرد |
|---|---|
| پالت راک معمولی | دسترسی ۱۰۰٪ | الگوی FIFO | مناسب تنوع بالای SKU و گردش سریع بار |
| خودراهرو (Drive-In) | تراکم بالا (حذف راهرو) | الگوی LIFO | مناسب حجم بالا از کالاهای همگن |
| شاتل راک (Radio Shuttle) | نیمهاتوماتیک | تراکم بسیار بالا | پشتیبانی از FIFO/LIFO | مناسب سردخانهها |
| کانتیلور (بازویی) | بدون ستون جلویی | مناسب اقلام طولی مانند لوله، پروفیل و چوب |
| پانل راک (نیمهسنگین) | بارگیری دستی | تحمل تا ۶۰۰kg | مناسب فروشگاههای آنلاین و قطعات خرد |
| مزانین (بالکندار) | چندطبقه کردن ارتفاع سالن | افزایش ۲۰۰ تا ۳۰۰ درصدی سطح انبارداری دستی |
چکلیست ۴ مرحلهای انتخاب سیستم مناسب برای انبار شما
برای جلوگیری از دوبارهکاری و اتلاف سرمایه، هنگام تجهیز انبار، فرآیند زیر را به ترتیب دنبال کنید:
- تحلیل مشخصات فیزیکی بار: ابعاد دقیق (طول، عرض، ارتفاع) و حداکثر وزن هر پالت یا بسته را مشخص کنید.
- محاسبه نرخ گردش موجودی: میزان ورود و خروج روزانه و تاریخ انقضای کالا را بررسی کنید تا الزامات FIFO یا LIFO مشخص شود. اجرای درست مراحل ساماندهی انبار از صفر تا صد در این مرحله تضمینکننده خروجی بهینه است.
- ارزیابی تجهیزات جابهجایی موجود: نوع لیفتراک، شعاع چرخش (Aisle Width required) و حداکثر ارتفاع بالابری (Max Lift Height) آن را چک کنید.
- تحلیل سازهای سالن: مقاومت کف بتنی (تُن بر متر مربع)، مکان ستونها، ارتفاع مفید زیر سقف و تأسیسات اطفاء حریق را اندازهگیری کنید.
عیبیابی سریع مشکلات رایج در سیستمهای قفسهبندی
در ادامه، مشکلات متداول در بهرهبرداری از قفسههای انبار و راهحلهای عملیاتی آنها آورده شده است. بررسی دقیق اشتباهات رایج در چیدمان انبار و راهحل آنها به شما کمک میکند جلوی حوادث پرهزینه را بگیرید.
علت: بارگذاری بیش از حد مجاز یا تمرکز بار در مرکز بازو.
راهحل عملی: بر اساس استاندارد FEM، شکمدادن بازو نباید از ۱/۲۰۰ طول آن بیشتر شود. بار را یکنواخت توزیع کنید و در صورت تداوم مشکل، بازوهایی با ضخامت ورق بالاتر یا مقطع عریضتر نصب کنید.
علت: راهروهای ضیق، سرعت بالای راننده یا عدم دید کافی.
راهحل عملی: حتماً گارد محافظ ستون (Protector) فلزی یا لاستیکی قوی در فونداسیون کف بولت کنید و از محافظهای انتهای راهرو (Row Protectors) استفاده نمایید.
علت: ناهمواری بتن کف سالن و عدم استفاده از شیمز (صفحات تنظیم ارتفاع).
راهحل عملی: ستونها را با تراز لیزری چک کنید و زیر صفحه پایهها (Base Plates) از صفحهپُرکنهای فلزی مخصوص استفاده کرده و انکربولتها را مجدداً تورککشی کنید.
پرسشهای متداول
۱. بهترین سیستم قفسهبندی برای انبار سردخانهای چیست؟

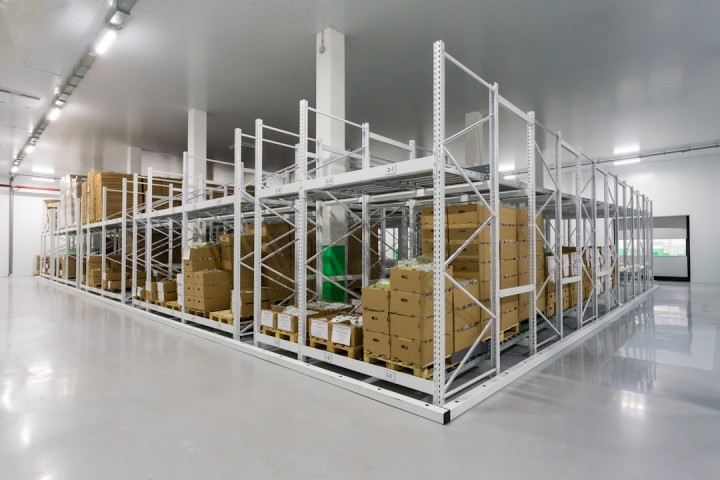

سیستمهای شاتل راک و موبایل راک (قفسهبندی متحرک) بهترین گزینه هستند، زیرا با حذف راهروهای اضافی، مصرف انرژی و هزینه حجم سرمایش انبار را تا ۵۰ درصد کاهش میدهند.
۲. تفاوت اصلی قفسهبندی پانل راک و پالت راک چیست؟
پالت راک برای بارهای سنگین پالتی و جابهجایی با لیفتراک طراحی شده، اما پانل راک دارای طبقات فلزی برای بارگذاری دستی اقلام نیمهسنگین است.
۳. چقدر فاصله بین بالای پالت و بازوی طبقه بالا باید رعایت شود؟
بهطور استاندارد، حداقل ۷.۵ تا ۱۰ سانتیمتر فضای خالی (Clearance) بین بالاترین نقطه بار روی پالت و زیر بازوی طبقه فوقانی برای مانور ایمن شاخک لیفتراک الزامی است.
۴. آیا میتوان سیستم قفسهبندی معمولی را به سیستم اتوماتیک تبدیل کرد؟
بله، قفسهبندیهای پالت راک با اصلاح ریلها و استانداردسازی فواصل، قابلیت ارتقا به سیستم نیمهاتوماتیک شاتل راک را دارند.
نیازمند مشاوره تخصصی برای طراحی و قفسهبندی انبار خود هستید؟
تیم مهندسی ما آماده است تا با محاسبه دقیق ابعاد و ظرفیت باربری، بهترین سیستم قفسهبندی را متناسب با بودجه و نوع کالای شما طراحی کند.
تماس با کارشناسان: 09202232789
سوالات متداول
کدام سیستم قفسهبندی برای انبارهای با تنوع بالای کالا مناسبتر است؟
قفسهبندی پالت راک معمولی بهترین گزینه برای انبارهایی با تنوع کالا (SKU) بالا است. این سیستم دسترسی ۱۰۰ درصدی به تمام پالتها را بر اساس روش FIFO فراهم میکند.
تفاوت سیستم قفسهبندی Drive-In و Drive-Through چیست؟
سیستم Drive-In تنها یک ورودی دارد و بر اساس الگوی LIFO عمل میکند. در حالی که Drive-Through دارای دو ورودی مجزا در دو طرف است و امکان اجرای روش FIFO را فراهم میسازد.
برای نگهداری اقلام طولی مانند لوله و پروفیل از چه قفسهای استفاده میشود؟
قفسهبندی بازویی یا کانتیلور (Cantilever) به دلیل نداشتن ستون جلویی، بهترین انتخاب برای نگهداری شاخهکالاها و اقلام طولی نظیر لوله، پروفیل و امدیاف است.
مزیت اصلی قفسهبندی شاتل راک چیست؟
شاتل راک یک سیستم نیمهاتوماتیک است که نیاز به ورود لیفتراک به داخل کانالها را از بین میبرد. این امر باعث افزایش چشمگیر سرعت بارگیری و کاهش خطرات تصادم ساختاری میشود.
چگونه قفسهبندی مناسب برای انبار دستریز و دستی انتخاب کنیم؟
برای بارهای سبک تا ۱۵۰ کیلوگرم، قفسهبندی پیچومهرهای و برای بارهای نیمهسنگین تا ۶۰۰ کیلوگرم، سیستم پانل راک مناسب است. همچنین برای بهرهگیری از ارتفاع میتوانید از قفسه مزانین استفاده کنید.
