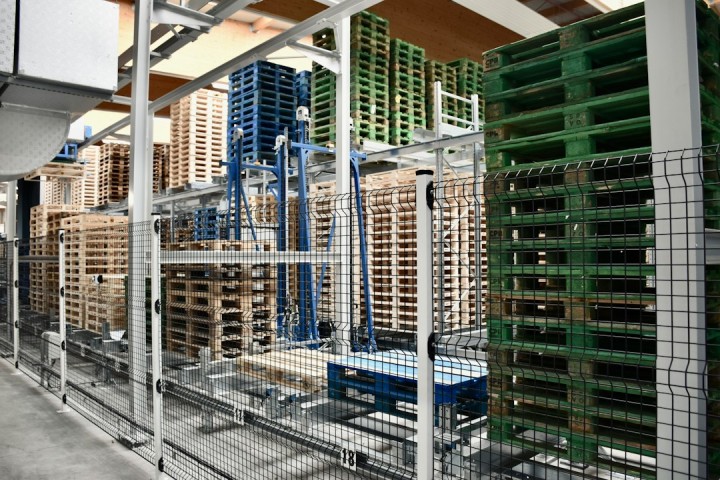

اصول انتخاب قفسه مناسب برای انبار صنعتی
فهرست مطالب مقاله
- 🔹 چرا انتخاب صحیح قفسهبندی صنعتی اهمیت حیاتی دارد؟
- 🔹 معیارهای اصلی در تعیین نوع قفسه انبار
- 🔹 بررسی کاربردی انواع سیستمهای قفسهبندی صنعتی
- 🔹 جدول مقایسه سیستمهای قفسهبندی انبار
- 🔹 مراحل گامبهگام انتخاب و پیادهسازی قفسهها
- 🔹 خطاهای مهندسی رایج و راهحلهای پیشگیری
- 🔹 راهنمای عیبیابی سریع در تجهیز انبار
- 🔹 پرسشهای متداول
انتخاب قفسه مناسب برای انبار صنعتی، مستقیم بر ظرفیت ذخیرهسازی، سرعت لجستیک و امنیت پرسنل تاثیر میگذارد. برای انتخاب بهینه باید چهار فاکتور اصلی شامل: وزن و ابعاد پالت، نوع گردش کالا (FIFO/LIFO)، حداقل عرض راهروی مورد نیاز تجهیزات حمل (لیفتراک) و توان باربری نقطهای کف بتنی انبار محاسبه شوند.
انتخاب درست سیستم قفسهبندی صنعتی میتواند ظرفیت مفید ذخیرهسازی انبار شما را بین ۴۰ تا ۸۰ درصد افزایش دهد و زمان گردآوری سفارشها را به میزان قابل توجهی کاهش دهد. این تصمیم مهندسی مستقیماً بر هزینههای عملیاتی، ایمنی محیط کار و سرعت پاسخگویی زنجیره تامین تأثیر میگذارد.
چرا انتخاب صحیح قفسهبندی صنعتی اهمیت حیاتی دارد؟
پاسخ کوتاه: انتخاب درست قفسه، استفاده حداکثری از حجم عمودی انبار را ممکن میسازد، حوادث ناشی از سقوط بار را حذف میکند و بهرهوری نیروی انسانی را با بهینهسازی مسیرهای حرکت بالا میبرد.
بسیاری از مدیران انبار هنگام توسعه فضای ذخیرهسازی، صرفاً به قیمت اولیه قفسهها توجه میکنند؛ در حالی که ساختار اشتباه قفسهبندی میتواند باعث توقف خطوط تولید، آسیب به کالاها و حتی خطرات جانی شود. آگاهی از تفاوت چیدمان انبار کوچک و انبار صنعتی بزرگ نشان میدهد که در مقیاس صنعتی، خطاهای کوچک در محاسبه فواصل یا ظرفیت تحمل بار، زیانهای مالی سنگینی به همراه دارد.
معیارهای اصلی در تعیین نوع قفسه انبار
برای انتخاب دقیقترین سازه قفسهبندی، بررسی چند پارامتر فنی و عملیاتی پیش از خرید ضروری است:
۱. مشخصات فیزیکی کالا و بسته بندی
وزن سنگینترین پالت، ابعاد دقیق (طول، عرض و ارتفاع بار به همراه پالت) و شکل هندسی کالا تعیینکننده ضخامت ورق، ابعاد دهانه (Beam) و عمق قاب (Upright Frame) قفسه هستند.
۲. استراتژی گردش کالا (FIFO یا LIFO)
کالاهای دارای تاریخ انقضا به سیستم ورودی-خروجی به ترتیب ورود (FIFO) نیاز دارند، در حالی که برای کالاهای همگن با حجم بالا میتوان از سیستم LIFO استفاده کرد. تصمیمگیری در این بخش باید دقیقاً بر اساس اصول نحوه طراحی چیدمان انبار بر اساس گردش کالا انجام شود تا جابهجاییهای اضافی به حداقل برسد.
۳. تجهیزات جابهجایی و عرض راهروها
شعاع گردش لیفتراک (Turning Radius) یا ریچتراک تعیینکننده عرض راهروهای بین قفسهها است. عدم تطابق عرض راهرو با ابعاد لیفتراک باعث تصادفات متعدد یا اتلاف فضای شدید میشود.
۴. مقاومت بتن کف و بار نقطهای (Point Load)
وزن کل قفسه و بار روی پایههای کوچک قفسه منتقل میشود. اگر ضخامت و عیار بتن کف انبار نتواند بار نقطهای پایه را تحمل کند، نشست بتن و تخریب کل سازه حتمی خواهد بود.
بررسی کاربردی انواع سیستمهای قفسهبندی صنعتی
پاسخ کوتاه: سیستمهای قفسهبندی شامل پالت راک (دسترسی ۱۰۰٪)، خودراهرو (تراکم بالا)، بازویی (کالاهای شاخهای و بلند) و نیمطبقه (افزایش مساحت متراژ انبار) هستند که هرکدام برای الگوی خاصی از نگهداری طراحی شدهاند.
شناخت صحیح انواع سیستمهای قفسهبندی انبار و کاربرد هر کدام گام اصلی در بهینهسازی فضای انبار است:
- قفسهبندی پالت راک (Selective Pallet Racking): رایجترین سیستم با دسترسی مستقیم و ۱۰۰ درصدی به هر پالت. مناسب برای انبارهایی با تنوع بالای تنوع کالا (SKU).
- قفسهبندی خودراهرو (Drive-in Racking): حذف راهروهای جانبی برای ورود لیفتراک به داخل سازه قفسه. ایدهآل برای کالاهای همگن با حجم بالا و سیستم LIFO.
- قفسهبندی بازویی (Cantilever Racking): بدون ستون جلویی، مناسب نگهداری اقلام بلند و شاخهای مانند لوله، پروفیل و رولهای صنعتی.
- قفسهبندی نیمطبقه صنعتی (Mezzanine): ایجاد طبقات مجزا روی سازه فلزی بدون نیاز به ساختوساز عمرانی، جهت دو یا چند برابر کردن مساحت مفید انبار.
برای کسب اطلاعات جامعتر درباره نحوه ساخت و مونتاژ این سازهها، مطالعه مقاله قفسهبندی انبار چگونه انجام میشود پیشنهاد میشود.
جدول مقایسه سیستمهای قفسهبندی صنعتی
| نوع سیستم قفسهبندی | تناسب کاربردی و تراکم ذخیرهسازی |
|---|---|
| پالت راک دیپ/معمولی | تراکم متوسط (۴۰٪) – دسترسی ۱۰۰٪ سریع – عالی برای تنوع کالایی بالا |
| خودراهرو (Drive-In) | تراکم بسیار بالا (up to ۸۵٪) – دسترسی محدود به آخرین پالت – مناسب حجم زیاد با تنوع کم |
| قفسهبندی بازویی (Cantilever) | تراکم متغیر – اختصاصی برای اقلام شاخهای، لولهها و چوبهای طویل بدون محدودیت دهانه |
| راهرو ضیق (VNA) | تراکم بالا (۷۵٪) – دسترسی ۱۰۰٪ – نیازمند ریچتراک ویژه VNA و زمین کاملاً صاف |
مراحل گامبهگام انتخاب و پیادهسازی قفسهها
برای دستیابی به بهترین خروجی، اجرای پروژههای تجهیز انبار باید طبق فازهای استاندارد زیر انجام گیرد. توصیه میشود این فرآیند با مطالعه راهنمای کامل مراحل ساماندهی انبار از صفر تا صد همگام شود:
- برداشت دقیق ابعاد هندسی انبار: اندازهگیری ارتفاع تا زیر خرپا، موقعیت ستونها، تاسیسات اطفای حریق و دربهای ورودی.
- تحلیل ماتریس کالا و جریان لجستیک: دستهبندی اقلام بر اساس ابعاد پالت، وزن، میزان گردش (کالاهای پرگردش نزدیک درب خروج).
- انتخاب تجهیزات جابهجایی بار: تعیین مدل لیفتراک، شعاع چرخش استاندارد و حداکثر ارتفاع بالابری (Max Lift Height).
- طراحی نقشه چیدمان (Layout): جانمایی راهروهای اصلی، فرعی، زونهای بارگیری و سیستم قفسهبندی بر اساس استاندارد ایمنی.
- محاسبات سازهای و نصب استاندارد: محاسبه ضخامت مقاطع، پیچهای انکر بولت کف و نصب توسط تیم متخصص.
خطاهای مهندسی رایج و راهحلهای پیشگیری
بررسی حوادث انبار نشان میدهد اکثر آسیبها ناشی از چند اشتباه تکراری هستند. آشنایی با اشتباهات رایج در چیدمان انبار و راهحل آنها مانع زیانهای مالی سنگین میشود:
- بیتوجهی به فاصله استاندارد اسپرینکلر: طبق استاندارد آتشنشانی (NFPA)، فاصله سر پالت بالایی تا نازلهای اطفای حریق نباید کمتر از ۴۶ سانتیمتر (۱۸ اینچ) باشد.
- عدم استفاده از محافظ ستون (Column Guards): ضربه مستقیم شاخک لیفتراک به پایه قفسه، عامل اصلی ریزش زنجیرهای سازه است. نصب محافظهای فلزی یا پلاستیکی سنگین الزامی است.
- بارگذاری غیریکنواخت و فراتر از ظرفیت: نادیده گرفتن جدول باربری بازوها (Beam Capacity Table) باعث خمیدگی دائمی (Deflection) و شکست سازه میشود.
- نادیده گرفتن خطکشی و ایمنی راهروها: رعایت اصول علمی در اصول چیدمان انبار برای افزایش بهرهوری فضا ضامن حرکت ایمن تجهیزات در راهروها است.
راهنمای عیبیابی سریع در تجهیز انبار
مشکل ۱: انحراف یا شکمدادن بازوی قفسه (Beam Deflection)
علت: بارگذاری بیش از حد مجاز یا تمرکز بار در مرکز بازو.
راهحل عملی: بار را فوراً تخلیه کنید. مقدار انحراف مجاز برابر با (طول بازو تقسیم بر ۲۰۰) است. اگر انحراف پس از تخلیه باقی ماند، بازو باید کاملاً تعویض شود.
مشکل ۲: برخورد مداوم لیفتراک به ستونهای ابتدای راهرو
علت: تنگ بودن عرض راهرو جانبی یا عدم دید کافی اپراتور.
راهحل عملی: نصب گارد محافظ قاب (End-of-Aisle Protector)، نصب آینههای محدب در تقاطعها و بازنگری در شعاع چرخش واقعی لیفتراک.
مشکل ۳: شل شدن انکربولتهای اتصال پایه به زمین
علت: لرزشهای مداوم، عدم استفاده از چسب کاشت رولبولت یا مقاومت پایین بتن.
راهحل عملی: بازرسی دورهای با آچار گشتاور (تورکمتر) و در صورت تخریب بتن اطراف پایه، جابهجایی موقعیت پایه با صفحه زیرپایه (Baseplate) بزرگتر.
پرسشهای متداول
برای لیفتراکهای ۳ سه چرخ یا ۴ چرخ استاندارد، عرض راهرو بین ۳.۵ تا ۳.۸ متر نیاز است. در صورت استفاده از ریچتراک این میزان به ۲.۷ تا ۳ متر کاهش مییابد.
حداقل ضخامت بتن مسلح استاندارد برای نصب قفسههای صنعتی ۱۵ سانتیمتر با عیار بتن حداقل ۳۵۰ است تا توان تحمل بار نقطهای را داشته باشد.
خیر، زیرا احتمال وجود خستگی فلز، میکروترکها و آسیبهای پنهان ناشی از ضربه وجود دارد که ریسک ریزش کل سازه را به شدت افزایش میدهد.
طبق استانداردهای بینالمللی (EN 15635)، بازرسی چشمی باید به صورت هفتگی و بازرسی فنی متخصص حداقل سالی یکبار انجام پذیرد.
