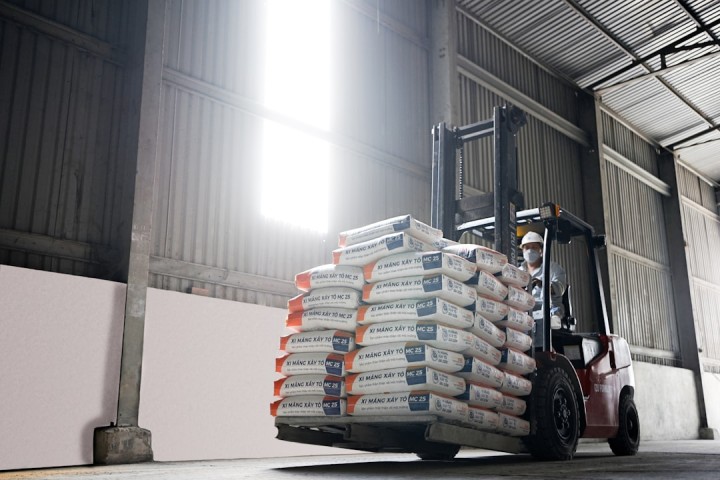

اصول طراحی راهروهای انبار برای عبور لیفتراک: فرمول‌ها، ابعاد استاندارد و نکات ایمنی

طراحی نادرست راهروهای انبار یا ظرفیت ذخیره‌سازی شما را نابود می‌کند یا خسارات سنگینی به ناوگان لیفتراک و قفسه‌بندی وارد می‌سازد. برای دستیابی به حداکثر بهره‌وری، ابعاد راهرو باید با دقت میلی‌متری و بر اساس ابعاد ماشین‌آلات، نوع بار و استانداردهای ایمنی محاسبه شود. در این مقاله جامع، تمام فرمول‌های محاسباتی، ابعاد استاندارد و فوت‌وفن‌های اجرایی طراحی راهروی لیفتراک را بررسی می‌کنیم.

عرض استاندارد راهرو انبار برای لیفتراک چقدر است؟

زمانی که قصد دارید مسیرهای رفت‌وآمد در انبار را استاندارد کنید، اولین قدم تعیین الگوی حرکت تجهیزات است. عرض راهرو تنها به عرض بدنه دستگاه بستگی ندارد؛ بلکه شعاع چرخش، طول شاخک‌ها، ابعاد پالت و فاصله اطمینان ایمنی، عناصر اصلی در فرمول نهایی هستند.

طراحی راهروها ارتباط مستقیمی با شیوه اجرای قفسه‌بندی در انبار دارد. هر چقدر عرض راهرو را بهینه‌تر انتخاب کنید، تعداد ردیف‌های قفسه‌بندی و در نتیجه تراکم انبارش کالا افزایش خواهد یافت.

فرمول دقیق محاسبه عرض راهرو گردش ۹۰ درجه (Right Angle Aisle)

برای اینکه راننده لیفتراک بتواند بدون برخورد با ستون‌های قفسه، باری را از داخل ستون‌ها بردارد یا جای‌گذاری کند، به راهرویی بر اساس «عرض گردش ۹۰ درجه» نیاز دارد. فرمول ریاضی این محاسبه به شرح زیر است:

اجزای این فرمول عبارت‌اند از:

• W (عرض راهرو): حداقل عرض مورد نیاز بین پالت‌های دو طرف راهرو (نه پایه قفسه‌ها).
• TR (Turning Radius): شعاع چرخش بیرونی لیفتراک که در کاتالوگ فنی دستگاه درج شده است.
• x (Load Distance): فاصله مرکز چرخ‌های جلو تا جلوی شاخک‌ها (بارخور دستگاه).
• L (Load Length): طول بار یا پالت در جهت چرخش (مثلاً ۱۲۰ سانتی‌متر).
• C (Clearance): ضریب اطمینان و حاشیه ایمنی حرکت (حداقل ۳۰ سانتی‌متر، ترجیحاً ۵۰ سانتی‌متر برای اپراتورهای متوسط).

مقایسه انواع راهروها بر اساس نوع لیفتراک و ابعاد

انتخاب عرض راهرو مستقیماً تعیین‌کننده نوع ماشین‌آلات مورد نیاز و میزان بهره‌وری فضای سوله است. جدول زیر مقایسه‌ای دقیق میان انواع سیستم‌های راهرو ارائه می‌دهد:

راهروهای عریض (Wide Aisle)

این راهروها رایج‌ترین نوع طراحی در سوله‌ها هستند. انعطاف‌پذیری بالا، سرعت حرکت سریع‌تر رانندگان و عدم نیاز به خرید تجهیزات گران‌قیمت از مزایای آن است. اما عیب اصلی آن کاهش ظرفیت ذخیره‌سازی تا ۴۰ درصد نسبت به سیستم‌های پیشرفته است. رعایت دقیق نکات ایمنی در چیدمان انبار مانع از بروز تصادفات شدید در این راهروهای پرتردد می‌شود.

راهروهای باریک (Narrow Aisle)

با به‌کارگیری دستگاه ریچ‌تراک که مکانیزم قیچی یا قیچی متحرک دارد، شاخک‌ها به داخل قفسه امتداد یافته و نیازی به چرخش کامل کل شاسی نیست. این کار عرض راهرو را به شدت کاهش داده و بهره‌وری از سطح را تا ۳۰ درصد افزایش می‌دهد.

راهروهای بسیار باریک (VNA)

در انبارهای مدرن با ارتفاع زیاد، راهروهای VNA اجرا می‌شوند. لیفتراک‌های سه‌طرفه در درون ریل‌های زمینی یا مسیرهای هدایت لیزری/مغناطیسی حرکت می‌کنند و تنها شاخک دستگاه به چپ و راست می‌چرخند. برخلاف انبارگاه‌های کوچکتر، تفاوت طراحی در انبارهای صنعتی بزرگ نیازمند زیرسازی کاملاً صاف و بدون کوچک‌ترین شیب در کف سوله برای این نوع راهروها است.

گام به گام طراحی فیزیکی راهروهای انبار برای ایمنی و راندمان

1. استخراج کاتالوگ دقیق لیفتراک: پارامترهای TR و x را مستقیماً از اطلاعات فنی سازنده لیفتراک موجود استخراج کنید.
2. تعریف ابعاد دقیق بار: سایز پالت استاندارد (مثلاً ۱۰۰ در ۱۲۰) را در نظر بگیرید. اگر بار از روی پالت بیرون می‌زند (Overhang)، ابعاد واقعی بار را ملاک قرار دهید.
3. محاسبه حداقل عرض بر اساس فرمول W: عرض پایه را طبق فرمول محاسبه کرده و حداقل ۳۰ سانتی‌متر ضریب اطمینان اضافه کنید.
4. جانمایی مسیرهای عابر پیاده (در صورت نیاز): ترجیحاً مسیر پیاده را از عبور لیفتراک جدا کنید. اگر مجبور به اشتراک هستید، حداقل ۱ متر به عرض راهرو اضافه کرده و با خط‌کشی و نرده حفاظتی متمایز کنید.
5. علامت‌گذاری و خط‌کشی کف انبار: با رنگ اپوکسی یا نوارهای مخصوص، حریم راهروها را مشخص کنید. خطوط زرد یا زرد-مشکی با عرض ۱۰ سانتی‌متر استاندارد هستند.
6. ایجاد زوایای دید در تقاطع‌ها: در محل تقاطع راهروها، آینه‌های محدب محدب 설치 کرده و عرض تقاطع را حداقل ۵۰ سانتی‌متر عریض‌تر از راهروهای فرعی بگیرید.

ایجاد تعادل میان ساماندهی بخش فیزیکی و سیستم‌های اطلاعاتی انبار باعث کاهش خطاهای اپراتور و تسریع فرایند بارگیری در این مسیرها می‌شود.

۳ نکته تخصصی و خطای نادیده‌گرفته‌شده در محاسبات مهندسی

بسیاری از طراحان فقط به فرمول ساده کاتالوگ بسنده می‌کنند، اما در عمل با مشکلات زیر مواجه می‌شوند که ناشی از عدم توجه به سه فاکتور کلیدی است:

۱. جلوآمدگی بار (Pallet Overhang) و اثر آن بر حریم قفسه

پالت‌ها همیشه دقیقاً ۱۲۰ سانتی‌متر نیستند. گاهی کارتن‌ها ۱۰ سانتی‌متر از لبه پالت چوبی بیرون می‌زنند. اگر راهرو را بر اساس اندازه پالت طراحی کنید، ۵ سانتی‌متر از هر طرف راهرو کم می‌شود (مجموعاً ۱۰ سانتی‌متر). این موضوع خطای برخورد شاخک یا بار با قفسه مقابل را به شدت افزایش می‌دهد. یکی از عللی که فضای انبار به‌مرور دچار بی‌نظمی می‌شود، عدم رعایت همین حدود حریم و گیر کردن بارهای غیراستاندارد در راهروها است.

۲. زاویه زاویه‌دار شدن دکل (Tilt Angle) در ارتفاع بالا

وقتی راننده لیفتراک بار را در طبقات چهارم یا پنجم قفسه‌بندی (ارتفاع بالای ۶ متر) قرار می‌دهد، دکل را کمی به جلو یا عقب متمایل می‌کند (Tilt). این تمایل دکل باعث پیشروی بار در فضای راهرو تا ۳۰ سانتی‌متر می‌شود. اگر راهرو در طبقات بالا عریض‌تر دیده نشود یا حاشیه ایمنی کافی نداشته باشد، دکل یا بار به قفسه‌های پشت سر برخورد خواهد کرد.

۳. تفاوت شعاع چرخش نامی (Theoretical) با شعاع چرخش عملیاتی

عدد شعاع چرخش در کاتالوگ با فرض سرعت صفر، لاستیک‌های نو و اپراتور ماهر محاسبه شده است. در محیط واقعی کاری، استهلاک لاستیک‌ها، سرعت حرکت اپراتور و نحوه دور زدن راننده، شعاع چرخش را تا ۱۰ الی ۱۵ درصد افزایش می‌دهد. همچنین میزان روشنایی و دید کافی در مسیرهای حرکت نقش مستقیمی در خطای محاسباتی چشم راننده هنگام دور زدن دارد.

به‌ویژه در انبارش قطعات یدکی و تجهیزات سنگین صنعتی که ابعاد پالت‌ها غیراستاندارد و وزن بارهای معلق بالا است، در نظر گرفتن حاشیه ایمنی ۵۰ سانتی‌متری کاملاً الزامی است.

عیب‌یابی سریع مشکلات رایج در راهروهای انبار

اگر راهروهای انبار فعلی شما دچار چالش شده‌اند، جدول زیر راه‌حل‌های عملی فوری را نشان می‌دهد:

به یاد داشته باشید که اصلاح ابعاد و اجرای راهروها، بخشی کلیدی از فرایند ساماندهی کامل انبار محسوب می‌شود و باید پیش از جانمایی قطعی قفسه‌ها تثبیت شود.
